編碼器如何分類？今天無錫華爾圣來介紹下：

1. 按工作原理分類

(1)增量型)是每次轉動單位角度時的脈沖信號(有時也發送正余弦信號，將其細分后產生頻率更高的脈沖)，通常是a相、b相、z相的輸出，但a相、b相相互延遲1/4周期通過獲取b相的上升沿和下降沿，可以倍增或4倍倍增的z相是1圈的脈沖，1圈發出1個脈沖。

(2)絕對值型)對應1圈，每個基準角度都可以求出唯一對應該角度的2進制數值，可以用外部記錄裝置記錄和測量多個位置。

2 .根據讀出方式不同，分為接觸式和非接觸式。

3 .根據信號的輸出類型不同，分為電壓輸出、開路集電極輸出、推挽互補輸出和長驅動輸出。

4 .按照編碼器的機械安裝形式進行分類

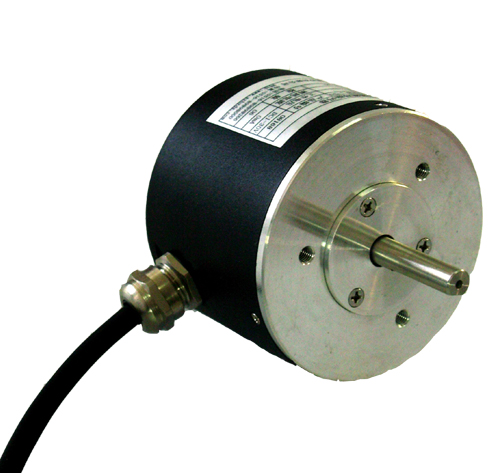

(1)有軸型)有軸型有夾緊法蘭型、同步法蘭型、伺服安裝型等。

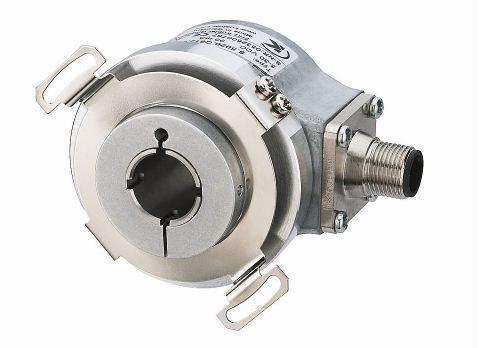

(2)輪轂型)輪轂型有中空型、全空型、大口徑型等。

5 .根據編碼器的工作原理，可以分為光電式、磁電式和觸點電刷式。

編碼器的作用有哪些？

編碼器編碼器Encoder是一種傳感器類，主要用于檢測機械運動的速度、位置、角度、距離或計數，除應用于工業機械外，在許多電機控制伺服電機、BLDC伺服電機中，還可以作為換相、速度和位置的檢測根據檢測原理，編碼器分為光學式、磁性、感應式和靜電容量式。 根據其刻度方法和信號輸出形式，分為增量型編碼器和絕對值編碼器。 光電編碼器是利用光柵原理實現位移—數字轉換的，從50年代開始應用于機床和計算設備。 由于其結構簡單、計量精度高、壽命長等優點，受到國內外的重視和推廣，在精密定位、速度、長度、加速度、振動等方面得到廣泛應用。

采用接觸式編碼器----電刷輸出，一個電刷接觸導電區或絕緣區，指示導線的狀態是“1”還是“0”。

非接觸式編碼器----受光元件是受光元件或磁敏元件，使用受光元件時，在光透過區域和光不透過區域表示代碼的狀態是“1”還是“0”。

增量編碼器----將位移轉換為周期性電信號，將該電信號轉換為計數脈沖，用脈沖個數表示位移的大小。 旋轉軸旋轉期間，有對應的脈沖輸出，通過任意設定其計數開始點，可以進行多圈的無限累積和測量。絕對值編碼器----是直接輸出數字量的傳感器，經常用于電機的定位和速度系統。 由于各角度位置均支持唯一的數字代碼，因此顯示值只與測量的開始位置和結束位置有關，與測量的中間過程無關。

旋轉增量編碼器----旋轉時輸出脈沖，通過對裝置進行計數得知其位置。 編碼器不動作或停電時，通過計數裝置的內部記憶來記住位置。

采用多旋轉絕對式編碼器----鐘表齒輪機械的原理，在中心拉線盤旋轉時，通過齒輪驅動另一組拉線盤(或多組齒輪、多組拉線盤) )，除了單圈拉線外，還驅動圈數更多的拉線

編碼器的分類、作用及接線方法

旋轉編碼器是光電式旋轉測量裝置，將測量出的角位移直接轉換為數字信號(高速脈沖信號)。

編碼器按信號原理分類，有增量型編碼器、絕對值編碼器。

通常使用增量型編碼器，但可以將旋轉編碼器的輸出脈沖信號直接輸入PLC，用PLC的高速計數器對該脈沖信號進行計數，得到測量結果。 輸出脈沖的相數因旋轉編碼器的型號而異。 有些旋轉編碼器輸出a、b、z三相脈沖，有些則只有a、b相兩相，最簡單的只有a相。

編碼器的接線方法有哪些？

編碼器有5根導線，其中3根是脈沖輸出線，1根是COM端線，1根是電源線(OC柵極輸出型)。 編碼器的電源可以是外置電源，也可以直接使用PLC的DC24V電源。 電源“-”側連接在編碼器的COM側，“”側連接在編碼器的電源側。 編碼器的COM側連接在PLC輸入COM側，a、b、z的二相脈沖輸出線直接連接在PLC的輸入側。 a、b是相差90度的脈沖，z相信號在編碼器旋轉1圈中只有1個脈沖，通常作為零點的根據使用。 連接時，請注意PLC輸入的響應時間。 旋轉式編碼器上還有另一條屏蔽線，因此請將屏蔽線接地以提高抗干擾性后使用。

編碼器的分類、作用及接線方法

編碼器的分類、作用及接線方法

編碼器-----------PLC

A--------X0型號

一個B--------X1

Z--------X2個

24伏------- 24伏

com-----------24v------ com
